• ECO、金属リング綴じカレンダーノンストップ製造システム

業界初！～丁合からパレタイズまで、ノンストップ自動化^※1！～
しかも、カレンダーシーズン後は、用途変更OK！
低コスト省力化の究極型が誕生

• 15P-007、15P-001、15P-006、15P-014、15P-015などを使用

御社の機械

丁合機、リング綴じ製本機、ベルトコンベヤー、封入封函機、コンプレッサーなど

対応サイズ

ハガキ～A5

部品リスト

ロボット（MZ-04、MC-35)、ウエーブ標準架台、ウエーブ特製ロボットハンド、制御装置一式、給紙台、ベルトコンベヤー（排紙用）、タイミング調整装置

別途必要物

安全カーテン

WAVEで自動化を導入、
作業員は5人から、たった1.5人に

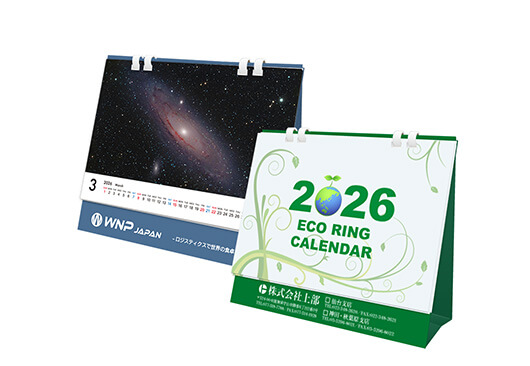

ECOリング綴じカレンダーとは

• 丈夫な紙製リングを使用。
• すべて紙製のため、使用後は分別不要。
• 燃えるゴミ、または、古紙としてリサイクル。
• ケガの心配なし。
• お子様のご来店でも安心。
• 保育園・幼稚園・小学校でも安心。

使用部品一覧

部品番号	部品名称	特長
6	給紙台(用途別各種取り揃え)	ECO・金属リング綴じカレンダーの反転及びプラスチックケース入れなど用
7	タイミング調整装置	ライン間接続機、丁合機とプラスチックケース・フィーダー間などに使用
12	ベルトコンベヤー	50cm～6mまで可能。6mを超えるばあいは複数台組み合わせ仕様。20kg以下用。
17	シーケンサー、各種センサー、制御装置一式、ウエーブ特製ソフト
18	安全カーテン	透明カーテン付き、緊急停止回路付き、高さ1.8～2mで特注、2万円/m～
19	リモートメンテナンスキット
20	コンプレッサー	【ご入用の場合手配いたします。】 ご希望により当該システムに適合するコンプレッサーを販売
51	小型ハンドロボット(MZ-04)	4kg以下(ハンド込み)の場合で、作業範囲半径541mm 標準台座、I/O、ケーブル、センサー等を含む。当社向け特注ソフト搭載 メーカーHPはこちら
75	汎用グリップハンド ECO、金属綴じカレンダー反転など用	汎用グリップハンド ECO、金属リング綴じカレンダー反転など用
